LA FORTIFICACIÓN DE OLIVENZA EN LA ACTUALIDAD . Baluarte de Santa Quiteria.

2.- BALUARTE DE SANTA QUITERIA

Es uno de los 9 baluartes de Olivenza, situado al noreste y flanqueado por el de la Cuerna a su izquierda y el de la Carrera a su derecha.

        En el plano de abajo, de la segunda mitad del siglo XVIII, pueden verse el de Santa Quiteria y el de la Carrera y la cortina que los unían. Así como, el revellín de La Cuerna.

2.- Plano de la segunda mitad del siglo XVIII

        Debe su nombre a la antigua ermita de Santa Quiteria, hoy dedicada a Nuestra Señora de la Concepción, que se encuentra cerca del ángulo que forma la cortina con el flanco derecho (ángulo flanqueante derecho).

3.- Traseras de la ermita de Santa Quiteria,

desde el interior del baluarte.

        Respecto de su Cortina, la que lo unía con el baluarte de La Cuerna, se ha construido sobre la parte superior de la muralla, una línea de viviendas que conforman  la calle Concepción, y como puede verse en la foto de abajo, quedan los restos originales de su escarpa.

4.- Viviendas sobre la escarpa de la Cortina de Santa Quiteria.

        La cortina estaba defendida por el Revellín de la Cuerna, del cual quedan restos de su ángulo izquierdo y de gran parte de la base de la gola.

Esbozo aproximado del revellín (en rojo oscuro)

 y del trazado de la cortina (en azul).

6.-Restos del ángulo izquierdo del revellín.

        Se ha perdido gran parte del trazado inicial del baluarte, aunque el flanco izquierdo y su ángulo de espalda se mantienen prácticamente completos. No así la cara izquierda, que está en parte derruida y en parte reconstruida junto al ángulo flanqueado, y el ángulo de espalda derecho. En el flanco derecho quedan restos originales, aunque en mal estado.

7.- Trazado aéreo (trazo negro original).

        El Flanco Izquierdo como decíamos, se conserva prácticamente completo, mantiene su escarpa original, sin vegetación que la oculte, pudiéndose apreciar el cordón y el parapeto.

8.- Flanco Izquierdo.

        Las tres cañoneras ubicadas en el flanco, cegadas en su momento, mantienen la anchura original y su trazado.

9.- Cañoneras en el flanco izquierdo.

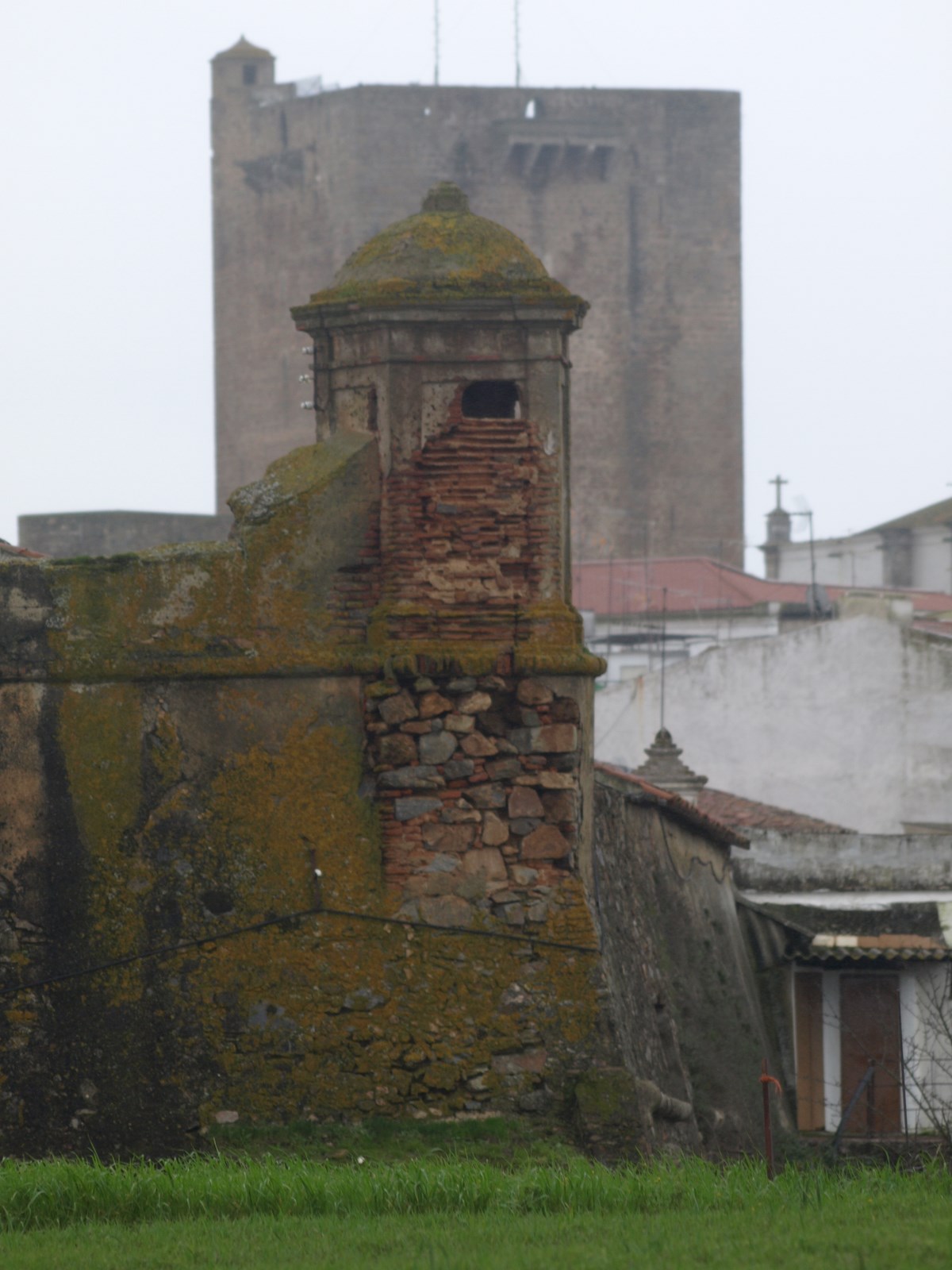

        En el Angulo de Espalda Izquierdo  hay una garita colgada de planta circular y cúpula, que aunque algo dañada mantiene su estructura.

10.- Garita en el ángulo de espalda izquierdo.

        La Cara Izquierda original ha desaparecido por completo, tan solo queda un pequeño tramo de uno tres o cuatro metros, desde el ángulo de espalda, el resto se ha derrumbado o bien esta reconstruido.

11.- Cara Izquierda. Tramo original.

        La parte original de la cara izquierda, mantiene la escarpa, el cordón y el parapeto. Un tramo se ha derrumbado dejando al aire el terraplén y  restos de una de sus cañoneras, semejante a las del flanco izquierdo.

12.-Restos de la cañonera original en la cara izquierda (desde la parte superior  del baluarte).

        El tramo reconstruido abarca desde la brecha antes mencionada, hasta el ángulo flanqueado incluido este.

13.- Tramo reconstruido de la cara izquierda y ángulo flanqueado.

        La reconstrucción tanto de la cara, el ángulo y restos de elementos del baluarte (como el cordón, el parapeto, garitas, cañoneras y berma), se han realizado con materiales y técnicas modernas desvirtuando el mismo.

        Se han modificado el trazado, composición y dimensiones de esos elementos, en el parapeto, el cordón y las cañoneras, tal y como puede apreciarse en las fotos de abajo. Además se ha anulado la berma.

14-15-y16.-  Cañoneras reconstruidas en las caras del baluarte.

            De la misma forma, se ha sustituido el ángulo flanqueado original y parte de la cara derecha.

17.- Angulo flanqueado y tramo de la cara derecha reconstruidos.

        De la Cara Derecha no queda nada original, además del tramo referido se ha reconstruido otro, además del ángulo de espalda derecho.

18.- Cara derecha

19.- Angulo de espalda derecho

        El Flanco Derecho, aunque en muy mal estado e incompleto, mantiene parte de su escarpa original.

20.- Flanco Derecho.

        En su foso quedan restos de unas instalaciones ganaderas, junto a su ángulo con la cortina.

21.- Angulo Flanqueante derecho del baluarte.

        Así mismo, aunque muy deteriorados conserva el parapeto y el cordón.

22.- Parapeto y cordón del flanco derecho.

        También existe junto a una construcción de piedra en el ángulo con la cortina, restos de la berma.

23.- Restos de la berma en flanco derecho.

        El foso, principalmente de sus dos caras, queda muy delimitado en la foto aérea de abajo. Aunque no quedan restos del camino cubierto, en ese área,  el dibujo de los terrenos adyacentes, deja ver por donde transcurría e incluso, como se desviaba hacia la cortina del baluarte de la Carrera, concretamente hacia el revellín que protegía la Puerta Nueva.

 24.- Línea por la que discurría el camino cubierto.

        Del resto de foso y del camino cubierto tan solo, quedan restos frente al revellín de la cuerna, unos pequeños tramos donde se puede observar.

         25.- Restos del  camino cubierto frente al Revellín de la Cuerna.

        En el Interior del baluarte, el corrimiento de la tierra del  terraplén, ha hecho desaparecer el adarve y la banqueta. Probablemente, quedan restos de los mismos debajo. Ello ha provocado que el aspecto en su interior sea la de una explanada de tierra, con una hondonada en el centro. Actualmente, está destinado para alimento del ganado.

  .

26.- Interior del baluarte de Santa Quiteria.

LA FORTIFICACIÓN DE OLIVENZA EN LA ACTUALIDAD . Baluarte de la Cuerna.



           1.- BALUARTE DE LA CUERNA

        Es uno de los 9 baluartes de Olivenza, situado al norte y  orientado hacia Badajoz.

        En el plano de abajo, de la segunda mitad del siglo XVIII, puede verse el baluarte, su cortina defendida por el revellín de Santa Anna y el baluarte de San Juan de Dios a su izquierda.

          Su nombre se debe al encontrarse en su foso, junto a la cara derecha, la fuente de la Cuerna.

        De su cortina, la que lo unía con el baluarte de San Juan de Dios, no queda nada, como tampoco queda rastro del revellín que la protegía, el de Santa Ana. Su trazado puede intuirse por la línea que describe la calle Núñez de Balboa y el Paseo de Tolosa.



                 No ha perdido del todo su trazado inicial, pero tiene su interior y su foso ocupado por construcciones para uso ganadero y corrales. Le falta el flanco derecho y parte de la cara derecha, donde se abre el Paseo de Tolosa, prácticamente en la línea de su gola.

        Su  Flanco Izquierdo  mantiene el trazado, aunque se ha abierto en su mitad un portón de acceso, que comunica el interior del baluarte con la parcela situada en su foso.

        Le falta en la parte superior tanto el parapeto como el cordón, excepto en su unión con el ángulo, donde el parapeto se elevaba para acceder desde el adarve a la garita. Desde el ángulo flanqueante hasta la mitad del muro, arrancan las tejas del techado de una nave ubicada en el interior del baluarte.

        Así mismo, en la parte inferior del ángulo de espalda hacia la cara, hay una caseta a la que se accede mediante una puerta, también en el flanco. En ese mismo ángulo arranca la berma como, puede apreciarse en la foto de abajo.

         En el Angulo de Espalda Izquierdo existe una garita pentagonal, bastante deteriorada en una de sus caras. Desde el ángulo arranca el cordón desaparecido en el flanco.



        La Cara Izquierda mantiene todo su trazado, a su foso se accede a través de una finca particular, desde donde puede verse todo el lienzo, excepto lo que oculta la abundante vegetación.



             Hay un tramo de la cara poco después de la garita en la que no se conserva ni el parapeto ni el cordón, el resto se ve o se intuye a pesar de que las higueras no dejan verlos con claridad.

        El arranque de la berma está interrumpido por la construcción de una caseta en su ángulo de espalda.

        El resto de la berma transcurre en diferentes tramos, de forma discontinua, como puede apreciarse en las fotografías.

        El Angulo Flanqueado ha desaparecido al derruirse parte de la escarpa de la cara derecha, pudiéndose ver el relleno del terraplén.

        La cara derecha puede verse desde la avenida de Elvas y un tramo a través de una pista deportiva.

        Se conserva prácticamente completo el cordón, excepto en la parte derruida de la cara.

        Por el contrario, el parapeto conserva un pequeño segmento, el resto puede entreverse por el relleno del terraplén que lo sostenía.

        Por último, falta un tramo del trazado de la cara, derruido junto al ángulo de espalda derecho, para abrir el Paseo de Tolosa desde la avenida de Elvas.

        Respecto al  flanco derecho, no se conserva nada del mismo y su trazado puede intuirse en el gráfico inferior.

        Respecto al  Camino Cubierto que rodeaba el baluarte, solo quedan algunos restos.

         Frente a la cara izquierda, queda un tramo de su escarpa, con un amplio agujero, originado seguramente por  deslizamiento por la lluvia.

Fotografía de Juan Manuel Vazquez Ferrera

        También existe  otros restos de la escarpa  del camino cubierto a lo largo de la cara derecha, por la línea que traza la avenida de Elvas hasta el cruce con el Paseo de Tolosa. En ellos se puede apreciar cómo en unos tramos las piedras están simplemente amontonadas, mientras en otro estan aún compactadas como la escarpa original.

           La totalidad de Su Foso, está ocupado por huertas y su Interior tiene el terraplén con diferentes alturas de forma escalonada, que va desde la parte más baja, allanada en la zona del flanco izquierdo, donde se ubica la nave, hasta la colmatación original del adarve, en la parte alta de la cara derecha.
